Resumo Executivo
Este artigo técnico expande a historiografia do tijolo ecológico (solo-cimento), focando na evolução do aparato mecânico — de rústicos batedores manuais a prensas hidráulicas de alta precisão com controle eletrônico — e na trajetória de implementação desta tecnologia no território brasileiro. A adoção no Brasil não foi apenas uma escolha estética, mas uma resposta de engenharia a desafios habitacionais, econômicos e ambientais.
Analisa-se aqui como a transição da compactação dinâmica (impacto) para a compactação estática (pressão) permitiu a padronização das propriedades físicas do tijolo, garantindo a conformidade com as normas da ABNT. Além disso, documentamos o papel de instituições como a ABCP e o CEPED na transformação do solo-cimento de uma "técnica alternativa" para um sistema construtivo racionalizado, utilizado hoje desde habitações de interesse social até residências de alto padrão em busca de certificações sustentáveis (LEED, AQUA).
E-book Grátis: O Guia de Sobrevivência da Obra
Vai construir ou reformar e tem medo de estourar o orçamento? Não comece sem ler isto.
Baixe agora o manual prático da Habituz e aprenda o passo a passo para calcular materiais, gerenciar pedreiros e evitar os desperdícios que podem custar caro. Sua obra não precisa ser um pesadelo.
1. A Era Pré-Industrial: Compactação por Impacto e Moldes de Madeira
Antes do surgimento do tijolo ecológico modular como o conhecemos, a "máquina" de fabricar componentes de solo era o próprio braço do operário. Historicamente, a técnica da taipa de pilão utilizava o "pilão" — uma peça pesada de madeira ou metal — para compactar camadas de terra dentro de formas. No início do século XX, as primeiras tentativas de produzir blocos de solo-cimento utilizavam moldes de madeira ou ferro fundido, onde a mistura era depositada e socada manualmente.
O grande problema técnico dessa fase era a heterogeneidade. A força de impacto variava conforme o cansaço do trabalhador, resultando em tijolos com densidades diferentes no mesmo lote. Em termos de engenharia, isso gerava uma variação inaceitável na resistência à compressão e na taxa de absorção de água. Um tijolo poderia ter 2,0 MPa de resistência enquanto o vizinho mal chegava a 0,8 MPa. Essa instabilidade impediu que o solo-cimento fosse adotado em escala urbana até meados da década de 1940.
2. A Revolução da Alavanca: O Legado da CINVA-Ram e a Popularização

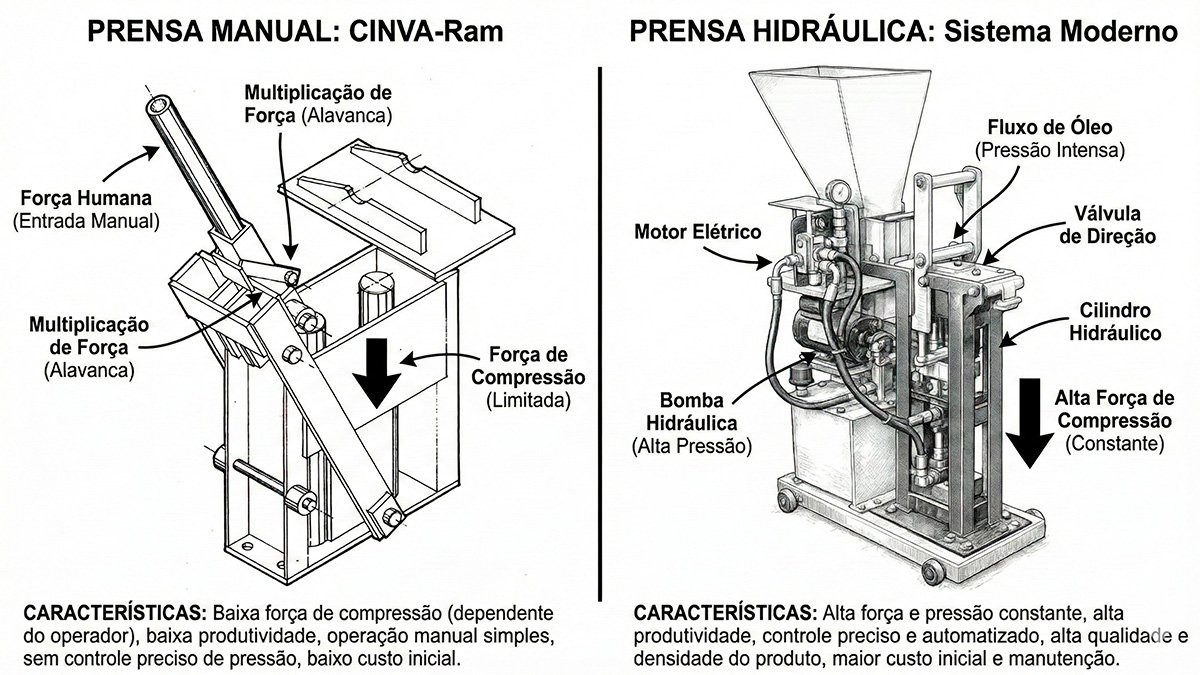

Como mencionado na historiografia básica, a CINVA-Ram (1952) foi o divisor de águas. No entanto, sua importância para a engenharia reside no mecanismo de alavanca de curso fixo. Ao contrário do impacto manual, a CINVA-Ram introduziu a compactação estática por alavanca, onde o volume de solo no molde era sempre comprimido até uma altura final determinada.
Isso permitiu o controle do índice de vazios do material. Pela primeira vez, engenheiros puderam calcular a densidade seca aparente do tijolo com precisão. A máquina era composta por uma caixa de moldagem, uma tampa e uma alavanca longa. O esforço humano era multiplicado pela vantagem mecânica da alavanca, aplicando pressões de até 40 kgf/cm² sobre a mistura. Apesar de rudimentar para os padrões atuais, essa máquina provou que era possível produzir unidades de alvenaria padronizadas sem queima, dando início ao conceito de "modularidade".
3. O Surgimento das Máquinas Brasileiras: Das Manuais às Excêntricas
No Brasil, o desenvolvimento de máquinas próprias acelerou-se entre as décadas de 1970 e 1980. Fabricantes nacionais começaram a adaptar o conceito da CINVA-Ram para as necessidades locais, criando máquinas mais robustas e com moldes intercambiáveis para produzir o tijolo com dois furos.
As prensas mecânicas excêntricas surgiram nesse período. Utilizando motores elétricos e volantes de inércia, essas máquinas automatizaram o processo de prensagem. Contudo, a mecânica ainda era limitada: a pressão era aplicada de forma súbita, o que muitas vezes resultava em "laminação" do tijolo (pequenas fissuras horizontais causadas pelo aprisionamento de ar). O engenheiro civil da época precisava monitorar de perto a umidade da mistura (o famoso "ponto de farofa"), pois as máquinas mecânicas não tinham a sensibilidade para ajustar a pressão conforme a variação da umidade do solo.
| Período | Tipo de Máquina | Pressão Máxima | Limitação Principal |
|---|---|---|---|
| 1950-1960 | CINVA-Ram (alavanca) | ~40 kgf/cm² | Baixa produtividade |
| 1970-1980 | Prensa Excêntrica | ~60 kgf/cm² | Laminação por impacto |
| 1990+ | Prensa Hidráulica | 6-20 toneladas | Alto investimento inicial |
4. A Era Hidráulica: Pressão Estática e a Revolução dos MPa
A grande evolução tecnológica que consolidou o tijolo ecológico como material de engenharia de alta performance foi a introdução dos sistemas hidráulicos de dupla prensagem. Diferente das máquinas manuais ou mecânicas, as prensas hidráulicas utilizam cilindros acionados por bombas de óleo, permitindo a aplicação de cargas de 6, 12 e até 20 toneladas sobre um único tijolo.
A Superioridade Técnica da Hidráulica
- Compactação Lenta e Constante: O ar presente nos poros do solo tem tempo de escapar, eliminando a laminação.
- Dupla Prensagem: Algumas máquinas modernas prensam por cima e por baixo simultaneamente, garantindo que a densidade no topo do tijolo seja idêntica à da base.
- Controle de Automação (CLP): Máquinas atuais utilizam Controladores Lógicos Programáveis que garantem que cada ciclo de prensagem dure exatamente o mesmo tempo, resultando em tijolos com variação dimensional menor que 1mm.
Com essas máquinas, o solo-cimento ultrapassou facilmente a barreira dos 2,0 MPa exigidos pela NBR 8491, atingindo frequentemente 4,0 ou 5,0 MPa. Isso permitiu a execução de alvenaria estrutural em edifícios de múltiplos pavimentos com total segurança técnica.
5. Adoção no Brasil (1940-1970): O Solo-Cimento como Solução de Engenharia
A história da adoção do solo-cimento no Brasil é marcada por ciclos de interesse estatal. O primeiro grande impulso ocorreu na década de 1940, durante a Segunda Guerra Mundial, devido à escassez de materiais de construção convencionais e ao alto custo dos transportes.
Em 1943, o Brasil já realizava experimentos sistemáticos através do Instituto de Pesquisas Tecnológicas (IPT) de São Paulo. O foco inicial era o uso em estradas (bases de solo-cimento), mas rapidamente a tecnologia migrou para as edificações. O governo brasileiro viu no solo-cimento uma forma de reduzir o déficit habitacional sem depender de grandes parques industriais cerâmicos, que eram inexistentes em vastas áreas do interior do país.
Na década de 1950, o destaque foi a construção da Vila Operária de Manaus, um projeto pioneiro que utilizou solo-cimento em larga escala no coração da Amazônia, provando a viabilidade do material em climas de alta umidade, desde que devidamente estabilizado com cimento.
Início da Segunda Guerra Mundial impulsiona busca por materiais alternativos
IPT de São Paulo inicia experimentos sistemáticos com solo-cimento
Construção da Vila Operária de Manaus — projeto pioneiro na Amazônia
CEPED consolida pesquisas e publica manuais técnicos
6. O Papel do CEPED e da ABCP na Consolidação Técnica
Não se pode falar da história do tijolo ecológico no Brasil sem mencionar o CEPED (Centro de Pesquisas e Desenvolvimento da Bahia). Nas décadas de 70 e 80, o CEPED tornou-se a maior referência técnica da América Latina em solo-cimento. Eles desenvolveram manuais de dosagem que ainda hoje são a base para o treinamento de engenheiros. O "Manual do Morar", publicado pelo CEPED, ensinava a população e os técnicos a identificar solos aptos através de testes simples, como o "teste do frasco" e o "teste do cordão".
Simultaneamente, a ABCP (Associação Brasileira de Cimento Portland) investiu pesado na normatização. O interesse da indústria do cimento era claro: o solo-cimento é um grande consumidor de Cimento Portland (em volume total de obras). A ABCP ajudou a redigir as primeiras normas NBR, garantindo que o tijolo ecológico saísse da esfera do "artesanato" para entrar nos editais de licitação pública. Graças a esse esforço, o Brasil possui hoje uma das legislações técnicas mais completas do mundo para o uso de terra estabilizada.
CEPED
Centro de Pesquisas e Desenvolvimento da Bahia. Maior referência técnica da América Latina em solo-cimento (décadas 70-80).
- Manual do Morar
- Testes de campo simplificados
- Treinamento de engenheiros
ABCP
Associação Brasileira de Cimento Portland. Responsável pela normatização técnica e inserção em licitações públicas.
- Normas NBR
- Documentação técnica
- Padronização industrial
7. Da Autoconstrução ao Nível Industrial: O Cenário Atual
A transição histórica final ocorreu a partir dos anos 2000. O tijolo ecológico deixou de ser visto apenas como uma solução para "casas populares" e passou a ser o material preferido da Arquitetura Sustentável de Alto Padrão.
A adoção atual no Brasil é impulsionada pela industrialização do canteiro de obras. O conceito de "obra limpa" — onde o tijolo já possui furos para passagem de dutos elétricos e hidráulicos — resolveu um dos maiores problemas históricos da engenharia civil brasileira: o entulho. Historicamente, uma obra convencional gera cerca de 30% de desperdício; com o uso de tijolos modulares fabricados em prensas hidráulicas modernas, esse índice cai para menos de 5%.
8. Estudo de Caso Histórico: A Vila de Manaus
Um exemplo prático e detalhado da adoção no Brasil foi a construção de residências em Manaus nos anos 50. O solo local, rico em argila, exigiu uma dosagem maior de cimento (em torno de 12%). As paredes foram erguidas com blocos maciços de 10x20x40cm.
Lição Histórica
Após 20 anos de monitoramento, os engenheiros observaram que o solo-cimento, ao contrário do tijolo cerâmico, continuava a ganhar resistência com o passar dos anos devido à carbonatação lenta e à hidratação residual do cimento, tornando as casas mais resistentes com o tempo do que quando foram inauguradas.
| Solo Local | Rico em argila |
|---|---|
| Dosagem de Cimento | ~12% (acima do padrão devido ao solo) |
| Dimensão dos Blocos | 10 x 20 x 40 cm (maciços) |
| Monitoramento | 20+ anos de acompanhamento técnico |
| Resultado | Aumento contínuo da resistência |
Perguntas Frequentes (FAQ)
help As máquinas manuais ainda são recomendadas?
Apenas para projetos de pequena escala ou autoconstrução assistida. Para fins comerciais e estruturais, a história provou que a prensa hidráulica é necessária para garantir a homogeneidade exigida pela NBR 8491.
help O Brasil exporta essa tecnologia?
Sim. O Brasil é hoje um dos maiores exportadores de tecnologia de prensas para solo-cimento, especialmente para países da África e América Latina, devido à robustez do maquinário nacional desenvolvido desde os anos 80.
help O que foi a CINVA-Ram e por que ela foi tão importante?
A CINVA-Ram foi uma máquina de prensar tijolos desenvolvida em 1952 na Colômbia. Sua importância reside no mecanismo de alavanca de curso fixo, que introduziu a compactação estática. Pela primeira vez, engenheiros puderam controlar a densidade seca aparente do tijolo com precisão, permitindo a produção de unidades padronizadas sem queima. Foi o marco inicial do conceito de "modularidade" no solo-cimento.
help Qual a diferença entre prensa excêntrica e prensa hidráulica?
A prensa excêntrica utiliza motores elétricos e volantes de inércia, aplicando pressão de forma súbita, o que pode causar "laminação" (fissuras horizontais por aprisionamento de ar). Já a prensa hidráulica utiliza cilindros acionados por bombas de óleo, permitindo compactação lenta e constante, eliminando a laminação e garantindo densidades uniformes. As hidráulicas modernas com dupla prensagem atingem 4,0 a 5,0 MPa de resistência.
help Qual era o papel do CEPED na história do tijolo ecológico brasileiro?
O CEPED (Centro de Pesquisas e Desenvolvimento da Bahia) foi a maior referência técnica da América Latina em solo-cimento nas décadas de 70 e 80. Eles desenvolveram manuais de dosagem que ainda hoje são base para treinamento de engenheiros, incluindo o famoso "Manual do Morar", que ensinava testes simples como o "teste do frasco" e o "teste do cordão" para identificar solos aptos para fabricação de tijolos.
help Por que o tijolo ecológico ganha resistência com o tempo?
Diferente do tijolo cerâmico, o tijolo de solo-cimento continua a ganhar resistência após a fabricação devido a dois fenômenos: a carbonatação lenta (reação do cimento com o CO₂ atmosférico) e a hidratação residual do cimento. No caso histórico da Vila de Manaus, após 20 anos de monitoramento, as casas estavam mais resistentes do que quando foram inauguradas.
Checklist de Evolução de Equipamento
- Verificação da pressão de trabalho (Mínimo recomendado: 6 toneladas)
- Ciclo de produção (Ideal: abaixo de 15 segundos por tijolo)
- Sistema de extração automática (Evita quebras nas quinas do tijolo)
- Sensores de segurança conforme norma NR-12 (Essencial para máquinas modernas)
Bibliografia e Fontes Técnicas
- GRANDE, Frederico M. "Fabricação de Tijolos de Solo-Cimento". São Paulo: Editora Ícone.
- ABCP. "Manual de Pavimentação e Alvenaria de Solo-Cimento". 1985 (Revisado em 2010).
- IPT. "Relatório Técnico sobre Habitação Popular: O Solo-Cimento como Solução". 1947.
- PISANI, Maria Aparecida J. "Arquitetura de Terra: O uso do solo-cimento". 2004.
