Resumo Executivo
Quando fiz o meu primeiro furo para chumbar vergalhão no baldrame da minha obra em Água Fria, GO, errei a resina — usei o produto errado sem saber que existia diferença entre epóxi e viniléster. A ancoragem química é o método correto para vergalhões pós-instalados em concreto já curado, e a escolha errada do adesivo pode custar a estrutura inteira.
Neste artigo você aprende qual resina usar (e por quê), o protocolo exato de limpeza do furo que ninguém mostra, a profundidade de embutimento por bitola com base na NBR 6118 e NBR 14827, e por que a barra de 1,50 m é a medida certa para o sistema construtivo com tijolo ecológico.
Checklist Completo de Fundação do Zero ao Contrapiso
Sua obra merece uma fundação top
Evite desperdício de material e erros de nível que atrasam tudo. Baixe o checklist completo do Habituz e acompanhe sua obra do zero ao contrapiso com a segurança de quem entende do assunto.

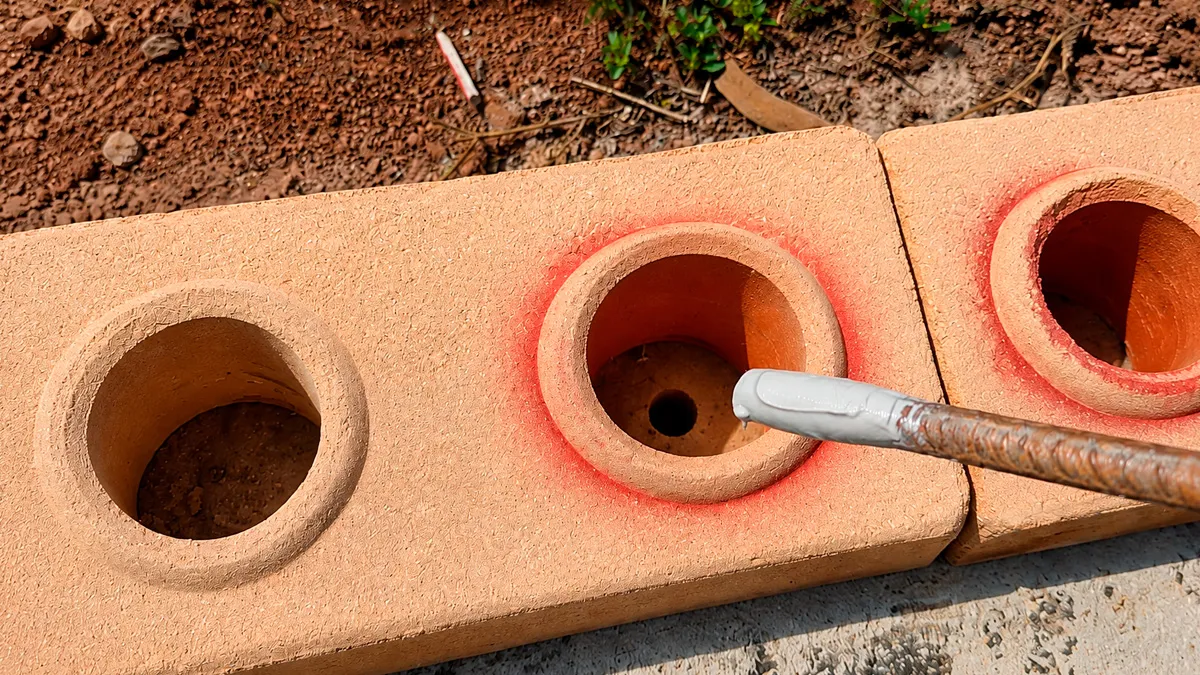

O que é ancoragem química de vergalhão
Ancoragem química é o processo de fixar uma barra de aço em concreto já curado usando um adesivo estrutural injetado no furo. Diferente do vergalhão colocado antes da concretagem, a ancoragem pós-instalada depende da aderência entre o adesivo, o aço e as paredes do furo — não do concreto envolvendo a barra.
No sistema construtivo com tijolo ecológico, os vergalhões que formam as colunas e cintas de graute são frequentemente fixados depois da fundação pronta. O baldrame ou radier é executado, cura, e os arranques de vergalhão são inseridos depois — exatamente o cenário onde a ancoragem química é indicada.
Por que não usar cimento comum para fixar vergalhão
Muitos autoconstrutores tentam usar nata de cimento ou argamassa para fixar o vergalhão no furo. O problema: argamassa de cimento tem retração na cura, não preenche furos estreitos de forma homogênea e sua aderência ao aço é muito inferior à de resinas estruturais. Para barras de pequeno diâmetro (6,3 mm a 12,5 mm), o epóxi estrutural é a solução tecnicamente mais coerente com as normas e com a prática dos fabricantes de tijolo ecológico.
🎬 Assista: "Como Fixar Vergalhão no Baldrame — SIKADUR 32 Passo a Passo e Altura Certa" — @habituznaobra
Documentei ao vivo na minha obra o processo completo: altura da barra, escolha do produto (SIKADUR 32), preparo da mistura e aplicação no furo. Acompanhe o canal @habituznaobra no YouTube para ver cada etapa da construção em tempo real.
Resina epóxi vs viniléster: qual escolher
Existem dois tipos principais de resina para ancoragem química de vergalhão: epóxi e viniléster. Ambas funcionam — mas têm diferenças importantes que definem qual usar em obra de autoconstritor.
Resina epóxi estrutural
O epóxi é o produto com maior aderência característica disponível no mercado para essa aplicação. Ensaios com barras de 12 mm mostram tensão de aderência de até 14 MPa — o valor mais alto entre as resinas testadas. Além disso, o epóxi é o produto mais tolerante à limpeza imperfeita do furo: mesmo quando o furo não foi escovado perfeitamente, a resina mantém boa parte da resistência.
Isso é decisivo para obras de autoconstrução, onde o controle de execução é menor. Na minha obra, usei o SIKADUR 32 da Sika — versão bicomponente (componente A + componente B) com consistência intermediária: mais fluida que o SIKADUR denso (indicado para aplicação vertical) e mais espessa que o gel, o que facilita o preenchimento do furo do vergalhão. Outros produtos epóxi estruturais da linha Sikadur AnchorFix também atendem essa aplicação.
Resina viniléster / poliéster
A viniléster tem cura mais rápida e custo menor. Porém, em ensaios normatizados pela NBR 14827 e NBR 15049, a resistência cai significativamente com furos mal limpos — com maior incidência de ruptura por arrancamento (pull-out) quando o protocolo de limpeza não é seguido à risca.
| Característica | Resina Epóxi | Resina Viniléster |
|---|---|---|
| Aderência (barra 12mm) | ~14 MPa | ~11 MPa |
| Tolerância a furo sujo | Alta — menos sensível | Baixa — perde resistência |
| Tempo de cura | Mais lento | Mais rápido |
| Custo | Maior | Menor |
| Indicação para autoconstrutor | ✅ Primeira escolha | ⚠️ Só com protocolo rigoroso |
| Referência normativa | NBR 15049 / NBR 14827 | NBR 15049 / NBR 14827 |
Use a calculadora de concreto para estimar os volumes do baldrame e calcular os materiais corretamente antes de chumbar os vergalhões.

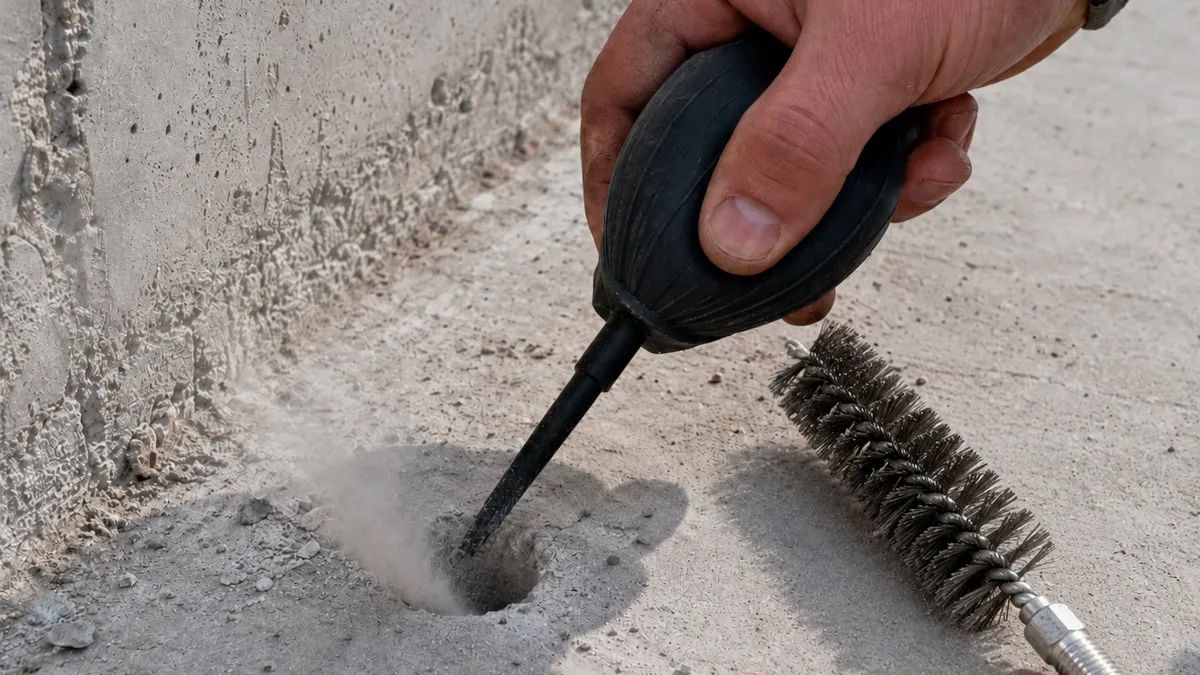

Protocolo de limpeza do furo (o passo que mais falha)
A resistência de aderência da resina depende diretamente da limpeza do furo. Ensaios normatizados pela NBR 14827 testaram três condições de limpeza — e os resultados são contundentes: furo sujo pode reduzir a resistência à tração em mais de 50% na resina viniléster, com ruptura por pull-out como modo dominante de falha.
Protocolo correto de limpeza — 4 etapas
- Soprar o furo 2 vezes — use bomba de ar manual ou ar comprimido. Inclinar o furo para baixo facilita a saída do pó.
- Escovar internamente — use escova de aço com diâmetro igual ao furo. Movimentos de vai-e-vem por todo o comprimento.
- Soprar 2 vezes novamente — para expulsar o pó soltado pela escova.
- Verificar — soprar e observar: se sair pó, repetir escova + sopro.
Profundidade de embutimento por bitola
A profundidade de embutimento — o quanto da barra fica dentro do concreto — é o parâmetro estrutural mais importante da ancoragem. A NBR 6118:2023 define comprimentos mínimos de ancoragem baseados em fórmulas que consideram diâmetro da barra, resistência do concreto e aderência disponível.
Para obras de autoconstrução com tijolo ecológico, os valores práticos extraídos de ensaios normatizados (NBR 14827) e do Manual de Construção com Tijolo Ecológico (Ponto Eco) são:
| Bitola do vergalhão | Diâmetro do furo | Profundidade mínima | Referência |
|---|---|---|---|
| ø 6,3 mm | 8–9 mm | 60–95 mm (~7–15 cm) | NBR 6118 (10–15d) |
| ø 8 mm | 10–11 mm | 80–120 mm (~10–15 cm) | NBR 6118 (10–15d) |
| ø 10 mm | 12–13 mm | 100–150 mm (~10–15 cm) | NBR 6118 (10–15d) |
| ø 12,5 mm | 14–16 mm | 110–190 mm (~11–19 cm) | NBR 14827 / NBR 6118 |
| Prática Ponto Eco | Barra + 2–4 mm | 150–200 mm (15–20 cm) | Manual Tijolo Ponto Eco |
O diâmetro do furo deve ser ligeiramente maior que a barra — entre 2 e 4 mm a mais — para permitir a injeção da resina sem deixar folgas excessivas que reduzam a aderência. Saiba mais sobre os tipos de blocos e medidas na wiki de Tipos e Medidas do Tijolo Ecológico.
Altura correta da barra no tijolo ecológico
Um dos pontos mais práticos da ancoragem química no tijolo ecológico é definir o comprimento total da barra — especificamente quando ela será inserida depois da fundação. O manual técnico da Tijolo Ponto Eco recomenda barras cortadas em segmentos de 1,50 m.

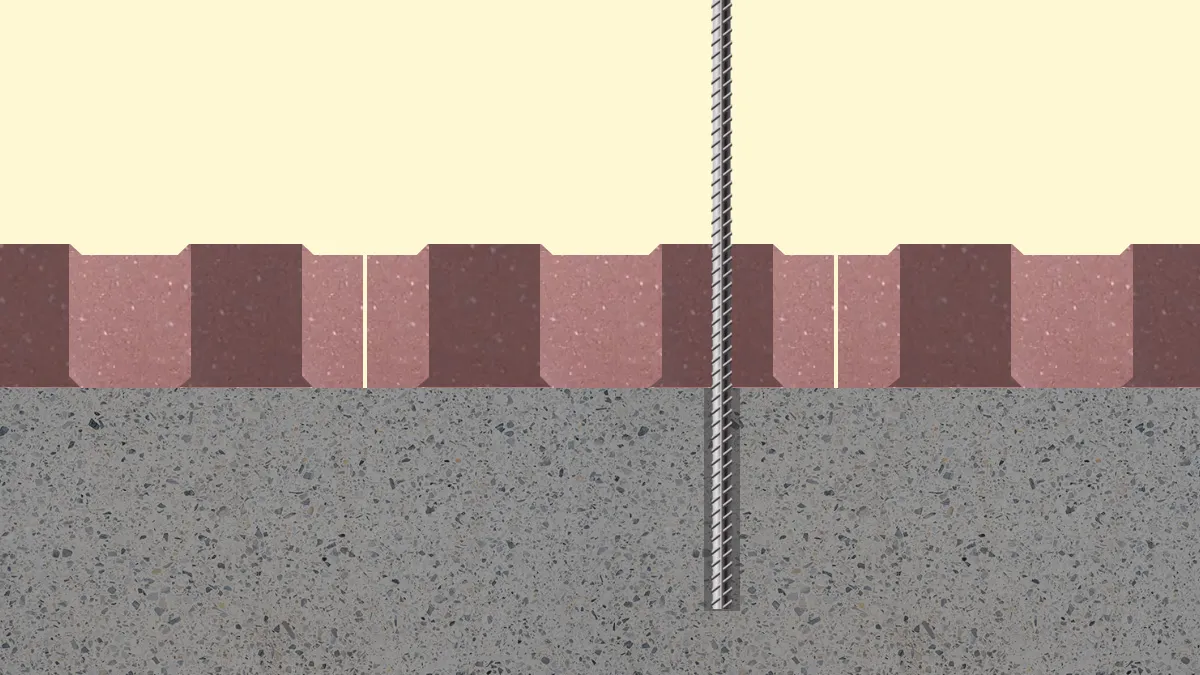

A matemática dos 1,50 m
- 15 a 20 cm ficam embutidos no concreto do baldrame (ancoragem) — esse é o trecho com resina epóxi
- 1,30 a 1,35 m ficam acima, atravessando as fiadas de tijolo ecológico
- Com tijolo de 6,25 cm de altura, 1,30 m equivale a aproximadamente 20 fiadas — cobrindo mais de uma coluna de graute
- As colunas de graute são executadas a cada 6 fiadas (~50–60 cm) — a barra de 1,50 m atravessa pelo menos 2 ciclos de grauteamento
Emendas de barra (quando necessário)
Quando a parede for mais alta que 1,30 m sem uma canaleta de cinta no caminho, pode ser necessário emendar as barras por traspasse. A NBR 6118:2023 (seção 9.5) define os comprimentos mínimos de emenda, que também dependem do diâmetro da barra e da resistência do concreto. Para autoconstrutores iniciantes, projetar paredes com canaleta de cinta antes dos 1,30 m elimina essa necessidade e simplifica a execução.
Para calcular quanto de concreto você vai precisar para grautear as colunas da sua parede, use a Calculadora de Concreto gratuita do Habituz. E para estimar a quantidade de tijolos, veja a wiki Calculadora de Tijolos.
Normas técnicas que embasam o processo
O processo de ancoragem química de vergalhão no contexto de tijolo ecológico é respaldado por um conjunto de normas ABNT que o autoconstritor deve conhecer ao menos para citar ao engenheiro responsável ou ao fiscal da prefeitura:
- NBR 6118:2023 — Projeto de estruturas de concreto. Define aderência aço-concreto, comprimento de ancoragem (cap. 9.4) e emendas (cap. 9.5). Fundamento teórico do processo.
- NBR 14827:2002 — Chumbadores instalados em elementos de concreto ou alvenaria. Define ensaios de resistência à tração e ao cisalhamento para chumbadores mecânicos e químicos.
- NBR 15049:2004 — Chumbadores de adesão química instalados em concreto ou alvenaria estrutural. Foca especificamente em ancoragens químicas, com avaliação de temperatura, umidade e variações.
- NBR 8491 — Tijolo de solo-cimento: requisitos de resistência e variação dimensional. Base de qualidade do tijolo ecológico.
- NBR 16868-2 — Alvenaria estrutural com blocos. Critérios de graute, armadura e execução — aplicável à malha estrutural do tijolo ecológico.
Erros mais comuns na fixação do vergalhão
Esses são os erros documentados em obras de autoconstritor — incluindo os que cometi na minha própria fundação. Conhecê-los antes de executar é a diferença entre refazer ou avançar.
1. Furo sem limpeza
O que é: Injetar a resina diretamente no furo com pó de perfuração sem escovar.
Consequência: Perda de até 50% da aderência — barra pode ser arrancada com pouca força. Com viniléster, risco de pull-out.
2. Broca com diâmetro igual ao vergalhão
O que é: Furar com broca do mesmo diâmetro da barra — sem espaço para a resina.
Consequência: Resina não preenche o furo adequadamente, deixando vazios que comprometem a aderência.
3. Profundidade insuficiente
O que é: Furar menos de 10 cm para barras de 8–12 mm.
Consequência: Comprimento de ancoragem abaixo do mínimo normativo — barra sujeita a arrancamento sob carga lateral ou sísmica.
4. Barra curta demais
O que é: Usar barras menores que 1,50 m sem calcular se atravessam a coluna de graute necessária.
Consequência: A malha estrutural fica descontinua — pilares e cintas não se comunicam adequadamente.
5. Usar argamassa de cimento no lugar de resina
O que é: Fixar o vergalhão com nata de cimento ou argamassa traçada.
Consequência: Aderência muito inferior, retração na cura, preenchimento irregular do furo. Não atende às normas de ancoragem de barras.
6. Mover a barra antes da cura da resina
O que is: Ajustar o alinhamento da barra depois que a resina começou a curar.
Consequência: A ancoragem é rompida antes de atingir a resistência mínima. Resina não se regenera — é necessário refazer.
Checklist Completo de Fundação do Zero ao Contrapiso
Sua obra merece uma fundação top
Evite desperdício de material e erros de nível que atrasam tudo. Baixe o checklist completo do Habituz e acompanhe sua obra do zero ao contrapiso com a segurança de quem entende do assunto.
Perguntas Frequentes (FAQ)
help Qual resina usar para fixar vergalhão no baldrame de tijolo ecológico?
Resina epóxi estrutural certificada para ancoragem de barras — na minha obra usei o SIKADUR 32 (bicomponente Sika), que tem boa fluidez para preencher o furo do vergalhão. Outros produtos como o Sikadur AnchorFix também atendem. O epóxi tem aderência superior (~14 MPa para barra 12mm) e é menos sensível à limpeza imperfeita do furo, o que o torna mais seguro para obras de autoconstrução. Evite viniléster se não puder garantir limpeza rigorosa do furo.
help Qual a profundidade do furo para vergalhão 8mm no baldrame?
Para vergalhão ø8mm, a profundidade mínima é de 80 a 120 mm (8 a 12 cm) com base na regra de 10–15 diâmetros da barra da NBR 6118. Na prática com tijolo ecológico, o Manual de Construção Ponto Eco recomenda brocas de 20 cm — o que resulta em embutimento de 15 a 20 cm, dentro do limite normativo e com boa margem de segurança.
help Por que o vergalhão deve ter 1,50 m no tijolo ecológico?
Os 1,50 m são distribuídos assim: 15–20 cm embutidos no baldrame com resina epóxi (ancoragem) + 1,30–1,35 m dentro da parede de tijolos. Com tijolos de 6,25 cm de altura, isso equivale a ~20 fiadas — suficiente para atravessar pelo menos duas colunas de graute (~50–60 cm cada) antes de uma eventual emenda. É a medida definida pelo Manual de Construção com Tijolo Ecológico da Ponto Eco.
help Posso usar cimento para chumbar vergalhão no baldrame?
Não é recomendado. Argamassa de cimento tem aderência muito inferior à resina epóxi, sofre retração na cura e não preenche furos estreitos de forma homogênea. Para ancoragem pós-instalada de vergalhão, as normas NBR 14827 e NBR 15049 tratam especificamente de chumbadores químicos (resinas) — o método tecnicamente correto e mais seguro.
help Qual o diâmetro da broca para vergalhão 8mm?
Para vergalhão ø8mm, a broca deve ter diâmetro de 10 a 11 mm — ou seja, barra + 2 a 4 mm. Essa folga é necessária para que a resina preencha o espaço entre a barra e a parede do furo, garantindo aderência por toda a superfície de contato. Broca do mesmo diâmetro da barra deixa a resina sem espaço e compromete a ancoragem.
help O vergalhão pode ser movido depois de colocar a resina?
Não. Uma vez que a resina começou a curar, mover ou ajustar a barra rompe a ligação entre o adesivo e o concreto. A resina não se regenera — seria necessário retirar, limpar e refazer a ancoragem. Acerte o alinhamento antes de inserir a barra e mantenha-a imóvel até a cura completa (verificar tempo no rótulo do produto).
help Qual a norma técnica para chumbar vergalhão em concreto?
As normas principais são: NBR 6118:2023 (aderência e ancoragem de barras de aço em concreto), NBR 14827:2002 (ensaios de chumbadores instalados em concreto ou alvenaria) e NBR 15049:2004 (chumbadores de adesão química — desempenho). Para tijolo ecológico especificamente, consulte também a NBR 16868-2 (graute em alvenaria estrutural) e a NBR 8491 (tijolo de solo-cimento).
help Precisa de engenheiro para chumbar vergalhão em obra de tijolo ecológico?
Tecnicamente sim — qualquer obra estrutural exige projeto e responsabilidade técnica de um engenheiro civil. Na prática, muitas obras de autoconstrução rural são executadas sem ART formal. O conteúdo do Habituz oferece informação técnica para que o autoconstritor entenda o processo — mas não substitui o acompanhamento profissional, especialmente para dimensionamento de fundações e estruturas.
Referências e Bibliografia Normativa
- ABNT NBR 6118:2023 — Projeto de estruturas de concreto — Procedimento. Capítulo 9.4 (ancoragem) e 9.5 (emendas). Acesse ABNT
- ABNT NBR 14827:2002 — Chumbadores instalados em elementos de concreto ou alvenaria — Determinação de resistência à tração e ao cisalhamento. Referência
- ABNT NBR 15049:2004 — Chumbadores de adesão química instalados em concreto ou alvenaria estrutural — Determinação de desempenho. Referência
- ABNT NBR 8491 — Tijolo de solo-cimento — Requisitos. PDF disponível
- ABNT NBR 16868-2 — Alvenaria estrutural — Parte 2: Execução e controle de obras. Critérios para graute e armadura em alvenaria estrutural.
- Tijolo Ponto Eco — Manual de Construção com Tijolo Ecológico. Recomendações de brocas (20 cm), barras (1,50 m) e uso de resina epóxi. Acesse
- Universidade Presbiteriana Mackenzie — Estudo sobre chumbadores químicos com barras de 12, 16 e 20mm em concreto fck≈23MPa — base para dados de aderência e profundidade de embutimento. Acesse
- Sika Brasil — Linha Sikadur AnchorFix / Sikadur Epóxi — adesivos epóxi estruturais para ancoragem de barras. Acesse
