Chumbar Vergalhão no Baldrame: Profundidade e Broca Certas

Resumo Executivo

Para que serve o vergalhão no tijolo ecológico

Antes de furar o seu baldrame, você precisa entender o que esse vergalhão vai fazer dentro da parede — porque muita gente imagina que ele funciona como um pilar, sustentando o peso que vem de cima. Não é isso.

No tijolo ecológico de solo-cimento, quem sustenta o peso vertical é o próprio tijolo. Cada tijolo é encaixado sobre o outro de forma que a carga da laje, do telhado e de todos os pavimentos superiores se distribui pela parede, tijolo a tijolo, até chegar na fundação. Essa é uma das características estruturais que diferenciam o tijolo ecológico: ele trabalha em compressão, e o próprio encaixe garante o travamento vertical.

O vergalhão — que depois vai ser preenchido com graute (o concreto fluido dos furos do tijolo) — tem outra função: amarrar a parede lateralmente. Ele resiste aos esforços que tentam deslocar a parede para os lados: vento, recalque diferencial da fundação, impacto, vibração. Sem o vergalhão e o graute, sua parede sobe como uma sequência de tijolos empilhados sem amarração — e qualquer esforço lateral pode separá-los.

Vergalhão ≠ pilar: a diferença que muda tudo

Entendendo isso, fica claro por que a profundidade do chumbamento no baldrame importa tanto. O vergalhão precisa estar ancorado firmemente dentro do baldrame de concreto — não só no tijolo acima dele, não no solo abaixo, mas dentro do concreto que já endureceu. É ali que a ancoragem acontece de verdade. O tijolo funciona apenas como uma guia para o vergalhão subir pela parede; toda a resistência à tração vem do chumbamento no concreto do baldrame.

🎬 Assista: "Chumbar Vergalhão no Baldrame: Profundidade e Broca Certas" — @habituznaobra

Neste vídeo mostro ao vivo o processo completo: marcação dos furos, escolha da broca, profundidade certa e o erro que cometi. Acompanhe o canal @habituznaobra no YouTube para ver cada etapa da construção ao vivo.

Qual broca usar: a regra dos 2 a 4mm

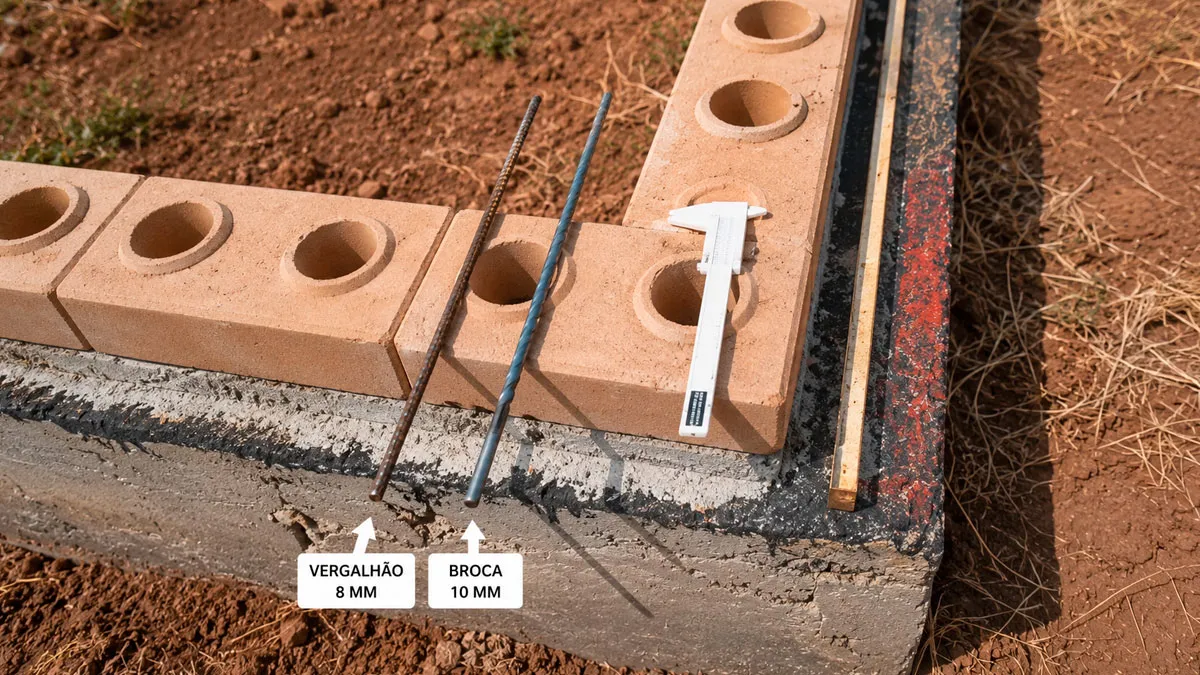

A escolha da broca para chumbar vergalhão no baldrame segue uma regra simples e técnica: o diâmetro da broca deve ser de 2 a 4mm maior que o diâmetro do vergalhão. Esse espaço entre o vergalhão e as paredes do furo é necessário para que o fixador — seja graute cimentício, seja resina epóxi — envolva o vergalhão completamente e garanta a aderência.

Se a broca tiver o mesmo diâmetro do vergalhão, você não consegue inserir o metal no furo e o fixador não tem espaço para agir. Se a folga for muito grande (acima de 6mm), o fixador pode não preencher o espaço com eficiência e a ancoragem perde resistência.

Folga por tipo de fixador

• Graute cimentício (argamassa fluida): folga de 2 a 4mm — suficiente para preenchimento por gravidade.
• Resina química (epóxi ou poliéster): folga de 4 a 6mm — a injeção por pistola exige mais espaço para pressurização correta.
• Nunca usar folga zero: o vergalhão não entra ou a aderência é praticamente nula.

Tabela: bitola do vergalhão × diâmetro da broca

Profundidade certa por bitola (tabela completa)

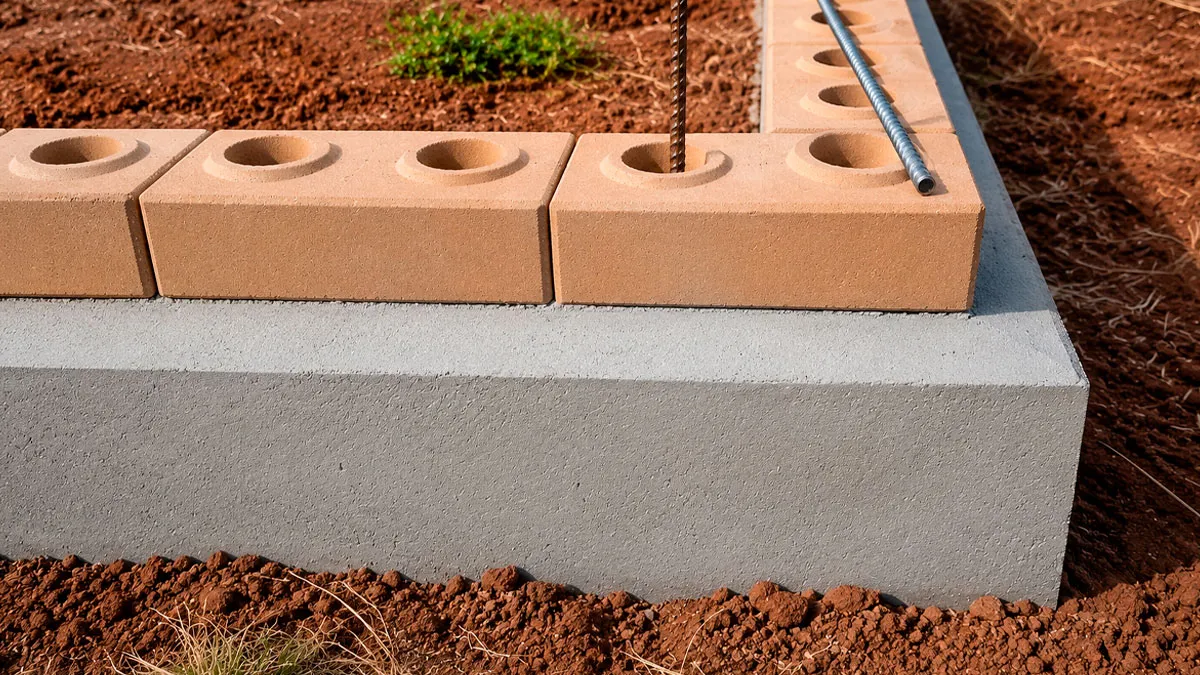

Aqui está o dado que mais gera confusão — e que eu aprendi da forma errada na prática. A profundidade do furo para chumbar vergalhão no baldrame não é medida a partir do topo do tijolo mais alto. É medida a partir da superfície do próprio baldrame de concreto.

Na prática: se você tem um tijolo de 7cm de altura assentado sobre o baldrame, e precisa de 10cm de profundidade dentro do concreto, o seu furo total vai ter 17cm (7cm pelo tijolo + 10cm pelo concreto). Calcular errado esse valor é o erro mais comum — e furo raso compromete toda a fixação.

Tabela: profundidade mínima e máxima por bitola (dentro do baldrame)

Por que tem um máximo de profundidade?

Sim — furo mais profundo que o necessário não melhora a fixação e pode até criar problemas. O vergalhão vai consumir mais fixador (maior custo), e em casos de baldrames menos espessos, o furo pode atravessar o concreto e entrar no solo. Além disso, a força de ancoragem cresce até certo ponto: depois de atingir a profundidade ideal, o aumento de profundidade traz retorno marginal mínimo.

No meu caso: com vergalhão ø8mm, a profundidade recomendada dentro do baldrame é de 8 a 12cm. Com o tijolo de 10cm acima do baldrame, o furo total deveria ter de 18cm a 22cm. Eu fiz 33cm — 10cm a mais que o máximo. Não comprometeu a estrutura, mas desperdicei cola epóxi e aprendi a medir duas vezes antes de furar.

Como fazer o furo: passo a passo

O processo de chumbar vergalhão no baldrame de tijolo ecológico tem etapas bem definidas. Seguir a ordem correta evita retrabalho e garante a resistência da fixação.

1. Planeje e marque os furos antes de ligar o equipamento. Identifique os pontos onde cada vergalhão vai subir — geralmente nos cantos, encontros de paredes e espaçamentos definidos pelo projeto (tipicamente a cada 50 a 80cm para tijolo ecológico). Use prumo ou nível para garantir que os furos ficam alinhados com os furos dos tijolos. Erro no alinhamento horizontal = tijolo que não encaixa sobre o vergalhão.
2. Calcule e marque a profundidade na broca. Meça a espessura do tijolo de assentamento mais a profundidade dentro do baldrame. Marque na broca com fita isolante. Esse passo simples evitou que eu cometesse o erro de profundidade nos furos seguintes — depois dos primeiros dois, marquei a broca e mantive constante em todos os 230+ furos restantes.
3. Use martelete com broca SDS em modo percussão. Broca comum de metal não penetra no concreto endurecido com eficiência. O martelete em modo percussão combina rotação e impacto — é o equipamento correto para furar baldrame. Posicione a broca perpendicularmente à superfície do concreto. Pressão excessiva não agiliza o processo e pode quebrar a broca.
4. Fure até a marcação de profundidade. Mantenha o martelete estável e avance com pressão constante. Ao atingir a marca de fita isolante, pare. Confira com paquímetro ou trena se a profundidade dentro do concreto está correta — especialmente nos primeiros furos de cada lote.
5. Limpe o furo imediatamente após furar (ver seção específica). Esse é o passo mais ignorado e um dos mais críticos. Veja a seção seguinte.
6. Aplique o fixador e insira o vergalhão. Injete o fixador (resina ou graute fluido) no furo antes de inserir o vergalhão. Para resina: preencha cerca de 2/3 do furo, insira o vergalhão com leve rotação para distribuir o produto. Para graute cimentício: umedeça o furo, insira o vergalhão e injete o graute pela boca do furo até preencher completamente. Verifique o prumo do vergalhão antes de curar.
7. Aguarde a cura antes de qualquer carga. Resina epóxi: mínimo 24h antes de aplicar carga. Graute cimentício: mínimo 72h (3 dias). Não bata, não mova, não apoie peso no vergalhão durante esse período.

Quer calcular o volume de concreto para o seu baldrame antes de começar? Use a calculadora de concreto gratuita do Habituz — você informa as medidas e recebe o traço e as quantidades exatas de cimento, areia e brita.

Limpeza do furo — a etapa mais ignorada

Você pode ter feito a profundidade perfeita, usado a broca certa, escolhido o melhor fixador do mercado — e ainda assim comprometer a fixação por um motivo banal: furo sujo. A pó de concreto e os fragmentos que a broca gera durante o furo criam uma barreira entre o fixador e as paredes do buraco. Essa camada de pó reduz a área de contato e, consequentemente, a resistência de aderência.

Segundo dados técnicos do fabricante INDEX (2023), um furo não limpo pode reduzir em até 50% a resistência de ancoragem do vergalhão. Isso significa que um vergalhão que deveria suportar 10 kN passa a suportar apenas 5 kN — a metade. Em uma parede de alvenaria estrutural com cargas sísmicas ou de vento, essa diferença pode ser determinante.

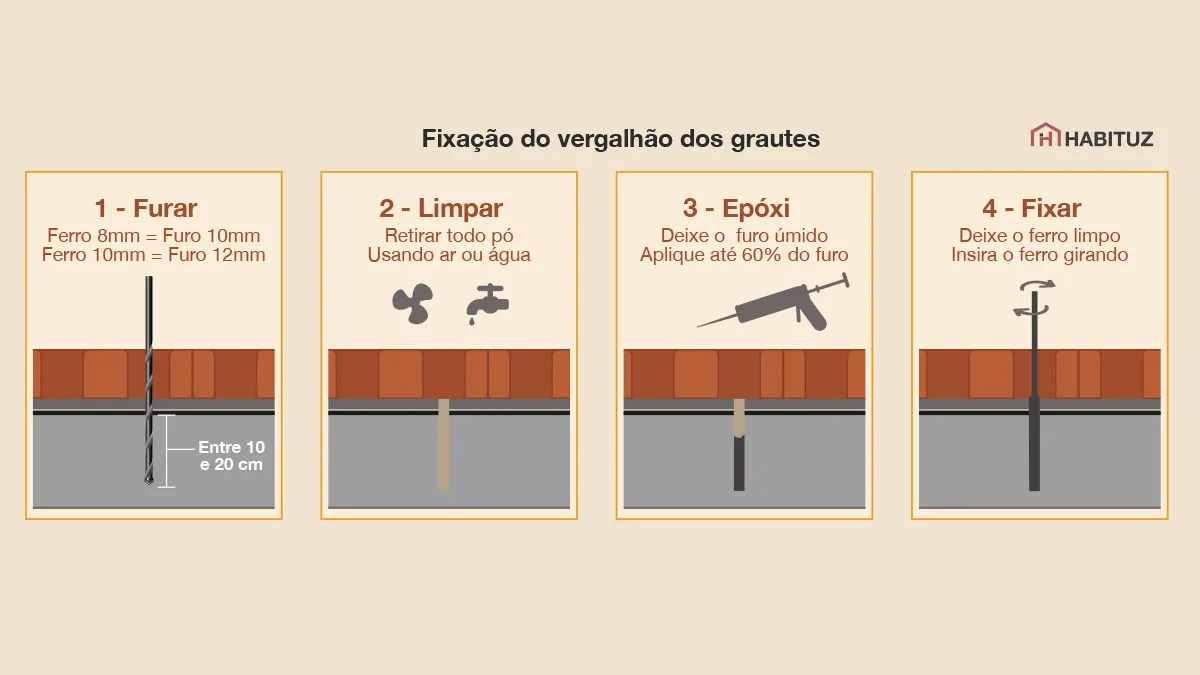

Como limpar o furo corretamente: sopro → escova → sopro

1. Sopro 1: Use soprador de pó (ou bujão de ar comprimido) dentro do furo para expelir a maior parte da poeira gerada pela furação. Mantenha o soprador dentro do furo e direcione o ar para o fundo.

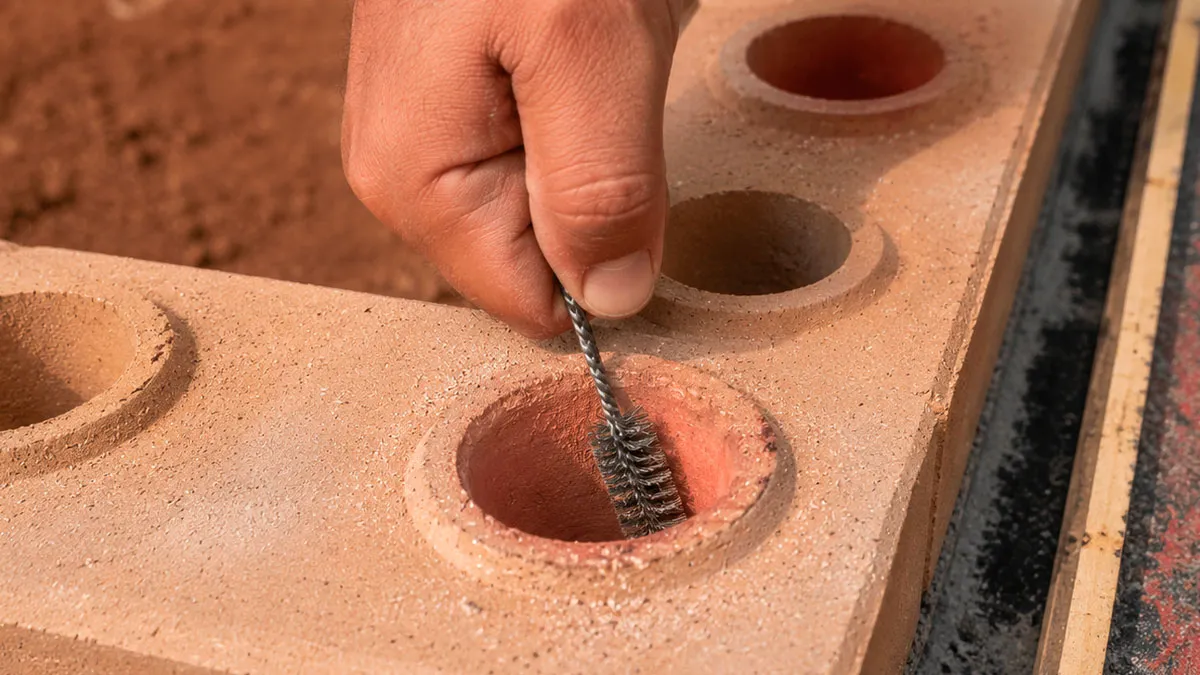

2. Escova: Introduza uma escova de aço de diâmetro adequado (ligeiramente maior que o furo) e esfregue as paredes internas com movimentos de vai-e-vem. Isso remove os fragmentos aderidos que o sopro não alcança.
3. Sopro 2: Repita o sopro após a escovação para expelir o material que a escova soltou. O furo deve sair com as paredes internas limpas e levemente ásperas — a aspereza é positiva para aderência.
4. Umedeça antes do fixador: Para fixadores cimentícios (graute), umedeça levemente o interior do furo antes da aplicação. O concreto úmido favorece a hidratação do cimento do graute. Para resina epóxi, siga as instruções do fabricante — algumas resinas exigem furo seco, outras toleram levemente úmido.

Você pode ver esse processo ao vivo no canal @habituznaobra no Instagram — publico bastidores e dicas rápidas da obra que não cabem nos vídeos longos.

Erros comuns e suas consequências

Depois de furar mais de 230 vergalhões no meu baldrame, documentei os erros mais frequentes — alguns deles cometi eu mesmo. Esses erros não aparecem imediatamente: a parede sobe, o graute é lançado, e o problema só aparece meses depois, quando a construção já avançou e o custo de correção se multiplicou.
